設置事例
商店街の小型LEDビジョン
販促の強化にLEDビジョンを採用

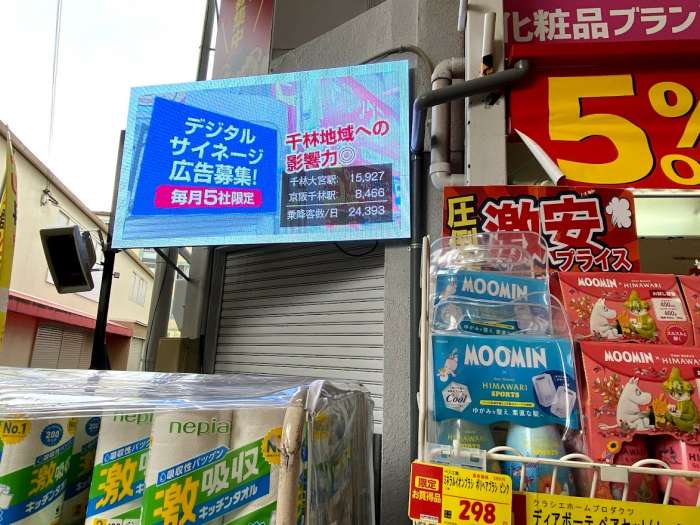

大阪・千林商店街のドラッグミック千林店様に、屋外用LEDビジョンを導入いただきました。サイズは横幅1600ミリ、縦幅960ミリの4ミリピッチを採用しました。設置の目的は販売促進。商店街で人通りも非常に多いため、他社の広告も募っています。

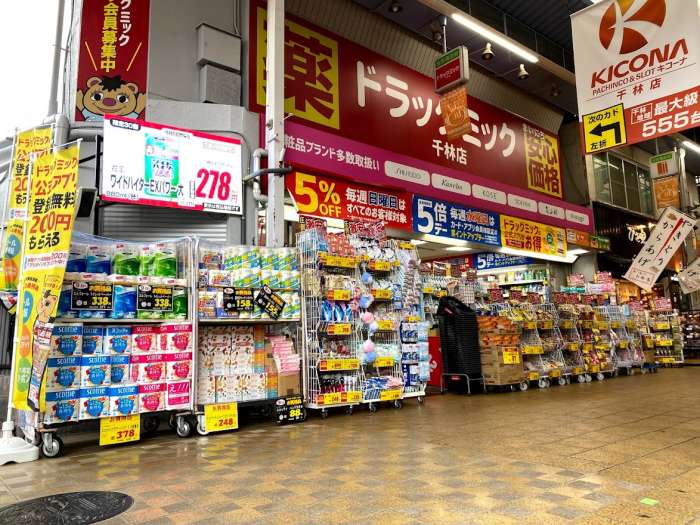

ビジョン設置のビフォーアフター

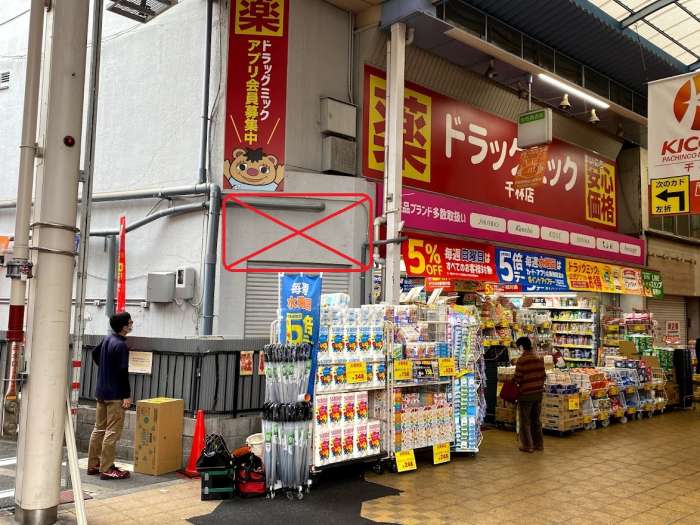

設置前は下の写真のような状態で、赤枠のスペースを利用してビジョンを設置していきます。

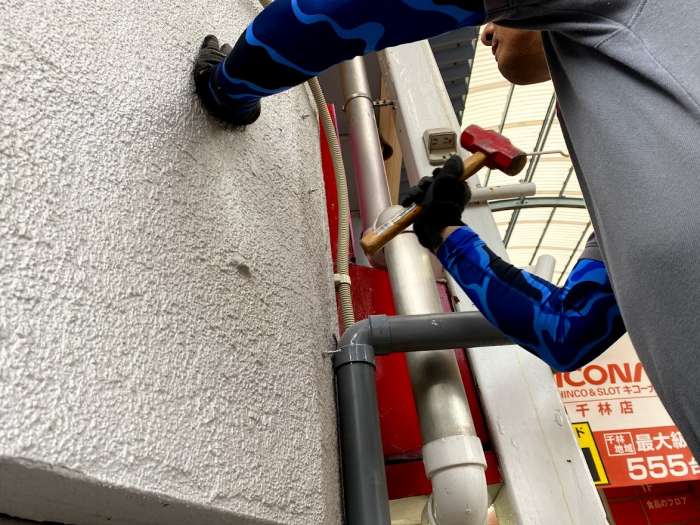

まず行ったのはLEDビジョンを設置モジュールを取り付けるための土台作りです。壁面に金具を取り付けるためのアンカーを打ちます。

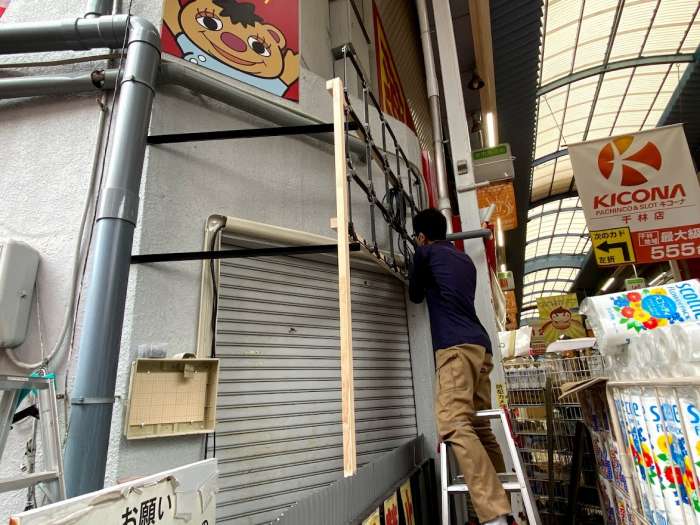

支柱を立ててLEDパネルを設置する金具を仕立てます。

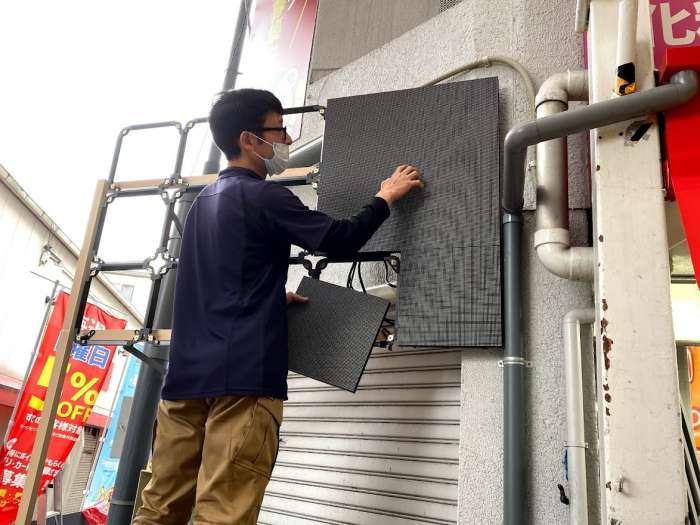

その後LEDモジュールをはめ込んでいきます。今回使用するモジュールは4mmピッチの防水型で、最高輝度は5000cd/㎡となっています。

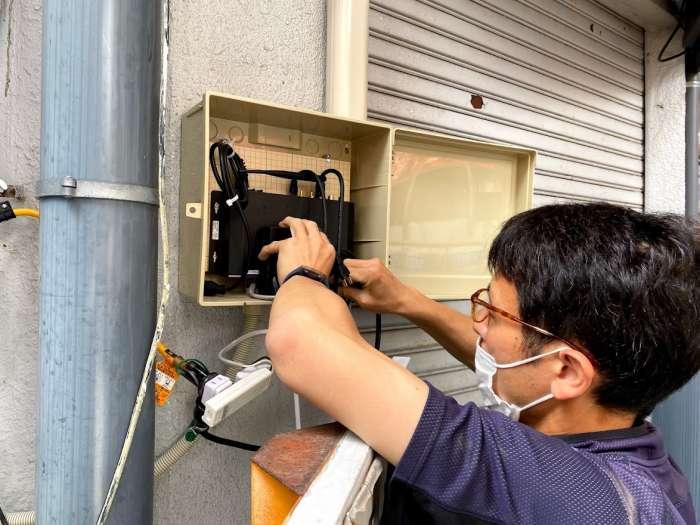

電源は屋外の分電盤から取り、プレイヤーなどの周辺機器も防水ボックスを用意して屋外に設置しました。
映像配信は離れた事務所内のパソコンを利用して、インターネットを利用したクラウド配信を行っています。
参考動画
サムネイルをクリックすると動画をご覧いただけます。
YouTube動画を見るhttps://youtu.be/rx4sZhntdVE

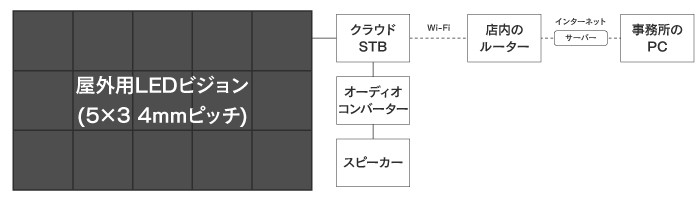

システム図
この設置事例の情報
